HIWIN上银 FDI 上银滚珠丝杠长度
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母内循环型FDI
- 类型:
- 属性: HIWIN上银 FDI 上银滚珠丝杠长度，-HIWIN上银 FDI 上银滚珠丝杠长度-HIWIN上银 FDI 上银滚珠丝杆螺母型号 上银精密丝杆，是一种高品质的机械工业零件。它由优质的银材料制成，通过精密加工和独特的工艺打造而成。这个丝杆具有出色的性能和可靠性，广泛应用于各种机械设备中。不仅如此，它还具有优美的外观和精致的工艺，展现出优质产品的气质。它不仅仅是一根简单的丝杆，更像是一件艺术品，给人一种高贵和精致的感觉。 上银精密丝杆的制造过程非常复杂，需要经历多道工序和严格的质量-HIWIN上银 FDI 上银滚珠丝杠长度--HIWIN上银 FDI 上银滚珠丝杠长度-
HIWIN上银 FDI 上银滚珠丝杠长度 产品参数

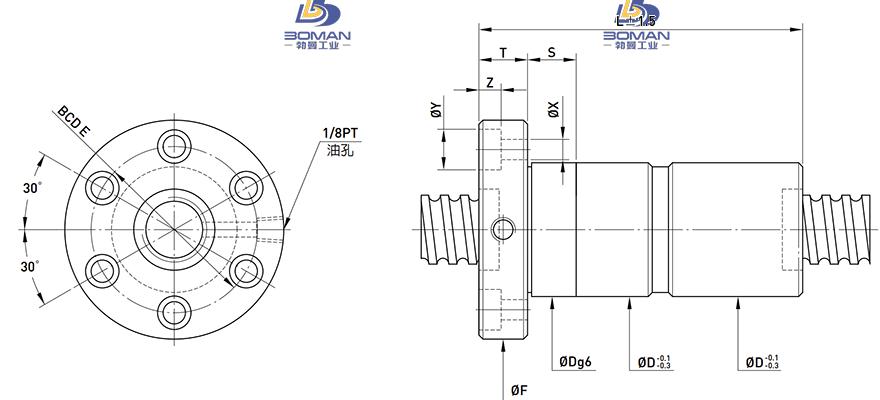

尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 92.466 |
|
| 滚珠节圆直径 | 102.2 |
|
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 135-135 |
|
| 法兰直径 | 194 |
|
| 螺母长度 | 318 |
|
| 螺母安装 | PCD | 163 |
| 额定动负载 | CaN | 19230 |
| 额定静负载 | C0aN | 79741 |
| 有效圈数 | 6 |
|
| 法兰盘宽度 | 24 |
|
| 法兰安装孔通孔直径 | 18 |
|
| 法兰安装孔沉孔直径 | 26 |
|
| 法兰安装孔沉孔深度 | 17.5 |
|
| 轴向刚度 | KNm | 276 |
HIWIN上银 FDI 上银滚珠丝杠长度此型号部分数据来源于NSK 70BTR10ETYNDBLP4A 河源精密nsk轴承代理商
